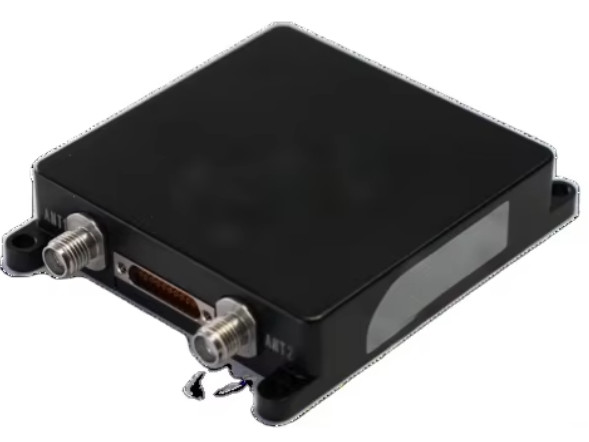

বিডব্লিউ-৬২২২-হাই-প্রিসিশন-এমইএমএস-ইন্টিগ্রেটেড নেভিগেশন সিস্টেম

সারসংক্ষেপ

বিডব্লিউ-৬২২২ একটি কমপ্যাক্ট, উচ্চ-নির্ভুল এমইএমএস মডুলার নেভিগেশন সিস্টেম। এটি একটি স্ব-বিকাশিত উচ্চ-নির্ভুল এমইএমএস আইএমইউ ((ইনার্শিয়াল পরিমাপ ইউনিট) এবং একটি দ্বৈত-অ্যান্টেনা জিএনএসএস মডিউলকে সংহত করে,মাল্টি-সোর্স ক্যালমান ফিল্টার ফিউশন অ্যালগরিদম ব্যবহার করে অবিচ্ছিন্ন, জটিল পরিবেশে নির্ভরযোগ্য উচ্চ-নির্ভুলতা অবস্থান এবং নেভিগেশন ডেটা। অ্যাপ্লিকেশনগুলি স্যাটেলাইট যোগাযোগ, ড্রোন, জরিপ এবং মানচিত্র এবং স্থিতিশীলতা প্ল্যাটফর্ম অন্তর্ভুক্ত।

মূল বৈশিষ্ট্য

মাল্টি-কনস্টেলেশন সাপোর্টঃ বিডএস, জিপিএস, গ্লোনাস, গ্যালিলিও এবং কিউজেডএসএস সিস্টেমের সাথে সামঞ্জস্যপূর্ণ, যার মধ্যে বিডু-৩ উপগ্রহ রয়েছে।

ফ্যাক্টরি-ক্যালিব্রেটেড আইএমইউঃ

সমস্ত আইএমইউ উপাদানগুলির জন্য তাপমাত্রা এবং গতিশীল ক্যালিব্রেশন।

অভিযোজিত সমন্বয়ঃ

গতি বা স্থির অবস্থার জন্য স্ট্যাটিক/ডাইনামিক সারিবদ্ধতা অপ্টিমাইজেশন।

ত্রুটির ক্ষতিপূরণঃ

ইনস্টলেশন ভুল সমন্বয় এবং চাকা গতি অনুপাত ত্রুটি জন্য সিস্টেম-স্তরের ক্যালিব্রেশন।

পজিশনিং সঠিকতাঃ

জিএনএসএস সিগন্যাল হ্রাসের সময় অনুভূমিক অবস্থানের ত্রুটি ≤0.2% × ডি (দূরত্ব ভ্রমণ)

.

ইন্টারফেসঃ

আরএস-২৩২/৪২২, ক্যান/ক্যান-এফডি, পিপিএস এবং ইভেন্ট প্রোটোকল নমনীয় একীকরণের জন্য।

পাওয়ার সাপ্লাইঃ

শিল্প সামঞ্জস্যের জন্য ৯৩৬ ভোল্ট ডিসি ওয়াইড রেঞ্জ ইনপুট

ফাংশনাল স্পেসিফিকেশন

মূল কার্যাবলী

সিস্টেমটি উচ্চ-নির্ভুলতা GNSS মডিউলগুলিকে (সেন্টিমিটার-স্তরের অবস্থান নির্ধারণ) কারখানার ক্যালিব্রেটেড MEMS IMU ডেটা (অনুমোদিতভাবে ওডোমিটার এবং স্টিয়ারিং ইনপুটগুলির সাথে বাড়ানো) এর সাথে একত্রিত করে।উন্নত অ্যালগরিদম (মাল্টি-সোর্স কালমান ফিল্টারিং), ডেটা উত্স যাচাইকরণ, এবং ত্রুটি ক্ষতিপূরণ) চ্যালেঞ্জিং পরিবেশে (যেমন, শহুরে ক্যানিয়ন, টানেল) স্থায়ী নির্ভুলতা নিশ্চিত করে।

মূল পারফরম্যান্স মেট্রিক

ডেটা আপডেটের হার

- জিএনএসএস সমাধান ২০ হার্জ -

- নেভিগেশন সমাধান ২০০ হার্জ -

- কাঁচা জিএনএসএস ডেটা ১০ হার্জ -

- কাঁচা আইএমইউ ডেটা ২০০ হার্জ -

প্রযুক্তিগত সুবিধা

ক্ষুদ্রায়িত নকশাঃ ইউএভি, রোবোটিক্স এবং বহনযোগ্য সিস্টেমের জন্য অপ্টিমাইজড কম্প্যাক্ট মাত্রা

.

দ্বৈত জিএনএসএস অ্যান্টেনা সমর্থনঃ রিয়েল-টাইম কিনেমেটিক (আরটিকে) সংশোধন সহ উন্নত অবস্থান নির্ভরযোগ্যতা।

সামরিক-গ্রেড স্থায়িত্বঃ -40 °C থেকে +85 °C এ কাজ করে এবং শক / কম্পন প্রতিরোধ করে (জিজেবি স্ট্যান্ডার্ড অনুযায়ী পরীক্ষা করা হয়)

.

আবেদন

স্যাটেলাইট যোগাযোগ: স্থল টার্মিনালের জন্য স্থিতিশীল প্ল্যাটফর্ম।

স্বয়ংচালিত যানবাহনঃ GNSS-অবৈধ অঞ্চলে সাব-মিটার অবস্থান নির্ধারণ।

জরিপ ও মানচিত্রঃ উচ্চ-নির্ভুলতা ট্র্যাজেক্টরি ট্র্যাকিং।

শিল্প যন্ত্রপাতি: ভারী যন্ত্রপাতিগুলির গতি নিয়ন্ত্রণ।
